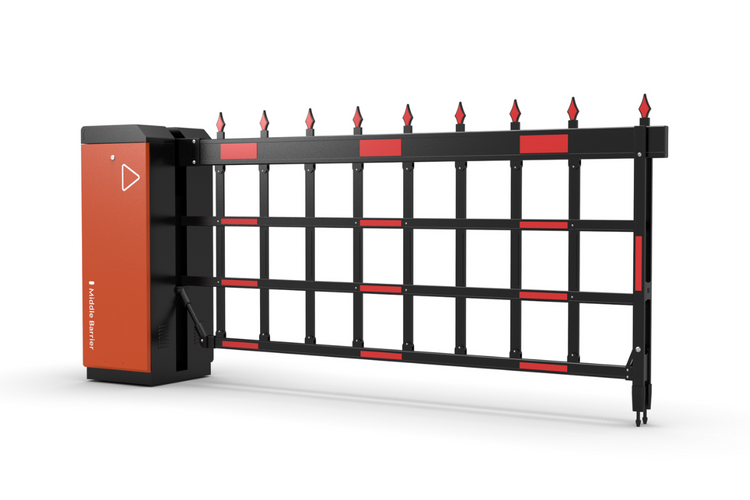

M2空降闸机

品名：智能直流无刷空降闸机

型号:M2

产品特点：

• 横梁距离地面高度1400mm与人行门高度匹配，安装更美观；
• 对称设计，不分左右固定，备货安装更方便。
• 146mm×50mm尺寸横梁，最大长度可达6.5米；
• 专属底杆连接件，解决抗风、起杆是整体晃动问题；
• 蓝牙调试，更方便快捷；
• 整体包转，杆夹不外漏，方便发货和存储；
• 对称弹簧，让机箱受力更均匀，更耐用。
• 直流无刷电机，多段速度设计，使工作状态性能，平稳。
• 节能：静态功率小于2瓦；
• 多重保护：电机过流、过载、短路保护，电机故障保护，电源反接保护；
• 光敏开关，更节能，更多适用明暗空间。
• 支持多种继电器输出模式。
• 安全：24V直流电源供电，保障人身安全；

电气参数：

输入电压	220V±50Hz	电机功率	250W
电机扭矩	175N.m	电机电压	24V
减速比	1/240	电源功率	360W
遥控器频率	430Mhz
工作温度	-35℃-85℃	防水等级	IPX4

产品规格：

机箱尺寸	1450×580×490mm	横梁尺寸	146×50mm
机箱包装尺寸	1500×630×560mm	竖梁尺寸	55×14mm
机箱重量	68KG	底梁尺寸	60×35mm
门扇尺寸	460×1275mm	杆夹螺丝	M10×90mm
弹簧规格	550mm弹簧	横梁距地面高度	1380mm
电机距地高度	1307mm	底梁距地面高度	200mm
胀丝规格	M16×150mm	杆夹开孔	116mm×295mm

配件列表：

道闸固定涨丝	4条	固定压板	4个
杆夹螺丝+螺母	5条	保修卡	1张
杆夹垫片	2个	门扇钥匙	1把
遥控器数量	2个

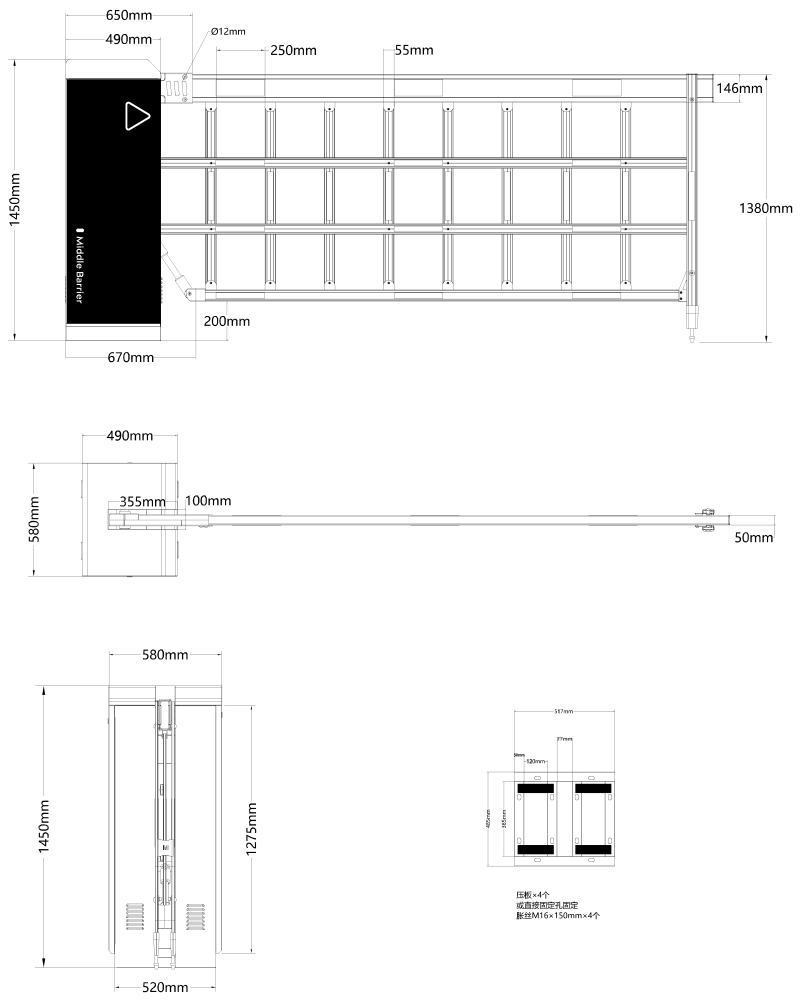

产品尺寸：

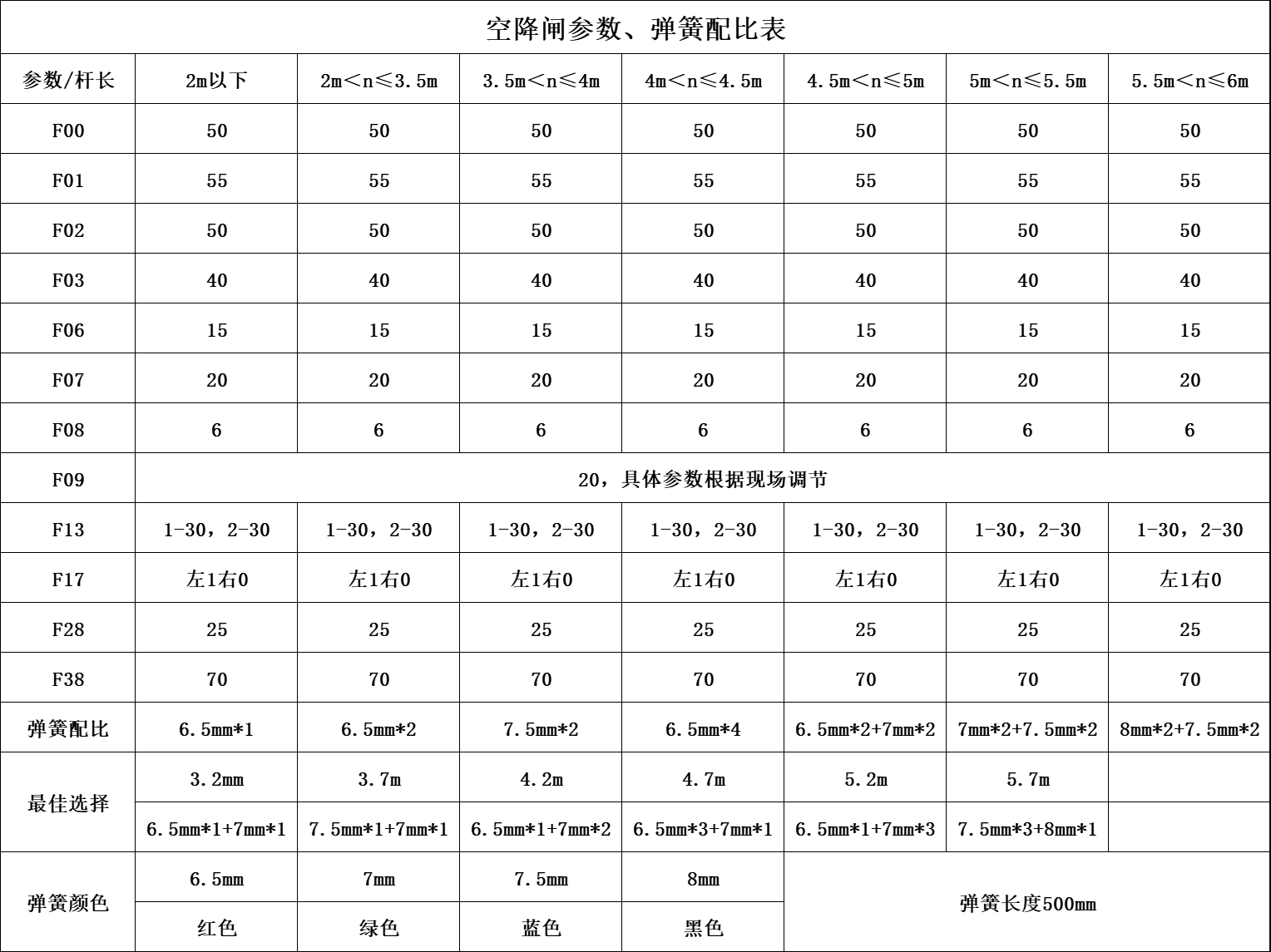

弹簧及参数配比表

道闸功能：

1.、采用 250W 直流无刷道闸机芯，24V 直流低压驱动、无刷电机、霍尔数字限位、齿轮减速；

2、配备防砸胶条、压力波感应器，具有良好的防砸保护功能；

3、具有缓冲脚，能减小落地冲击力，有效保护机芯、降低噪音；

4、具有速度可调、遇阻返回、延时关闸、智能自检、地感计数等功能；

5、配备开、关、停、压力波、红外、地感、RS485接口。

6、电气参数：电机扭矩:175N.M 减速比：1/240，电机功率：250w，工作温度:-25℃~70℃；遥控频率：430MHZ，灯带电压：24V，运行速度：5-8秒，工作温度：-25℃~70℃。

7、可通过蓝牙设置杆件的运行时间、运行速度、方便后期根据现场具体情况，可视化操作；
